通徑 ：80/100
壓力：至 420 bar
流量：至 12500 L/min

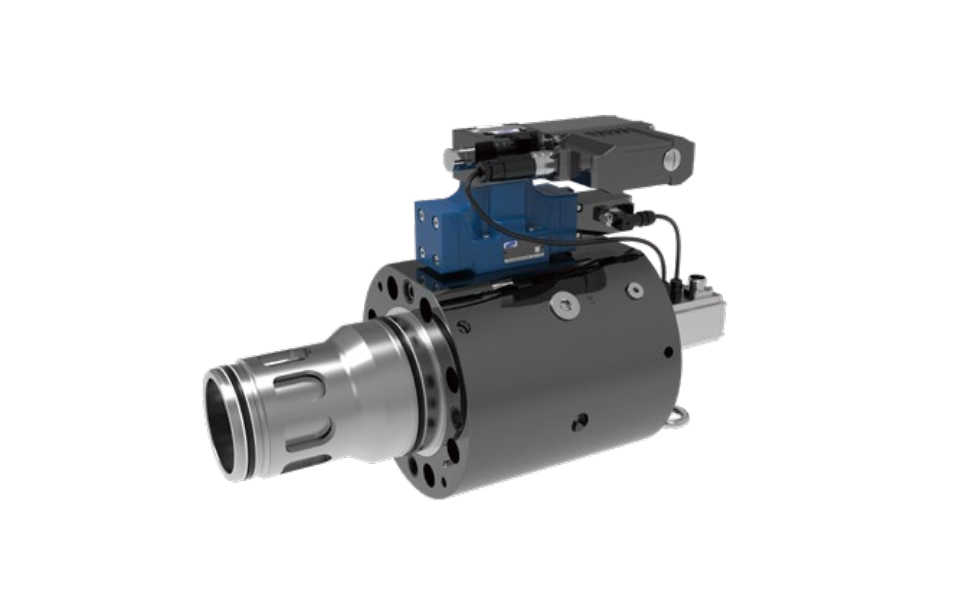

三級插裝閥：導閥帶閥芯閥套結構的先導式高頻 響動圈伺服閥；
快速階躍響應；
液流方向為 B 到 A 及 A 到 B；
帶集成控制器，標配減震墊，抗振性高， 符合標準 EN60068-2
安裝尺寸符合 ISO7368；
控制精度高：高響應靈敏度、低滯環；
靈活性好：可適用于位置、壓力、力和速度控制；
典型應用： ·壓鑄機 ·通用壓機
| 概述 | ||||||
| 通徑 NG | 80 | 100 | ||||
| 重量 | 不含安全閥 ...../...K 或 ...../...L | kg | 104 | 153 | ||
| 含安全閥 ...../...WK 或 ...../...WL | 118 | 167 | ||||
| 安裝位置 | 可選，最好為水平 | |||||
| 儲存溫度范圍 | ℃ | –20 至 +80 | ||||
| 環境溫度范圍 | ℃ | –20 至 +60 | ||||
| 根據 EN 60068-2-6 標準進行正弦試驗 | 10 至 2000Hz/ 最大 10g/10 周期 /3 軸 | |||||
| 根據 EN 60068-2-64 標準進行噪聲測試 | 20 至 2000Hz/10gRMS/30g 峰值 /24h/3 軸 | |||||
| 根據 EN 60068-2-27 標準進行運輸沖擊測試 | 15g/11ms/3 軸 | |||||
| 液壓（使用 HLP32 測量，? 油 =40℃ ±5℃） | ||||||
| 最高 工作壓力 | 油口 A，B | bar | 420 | |||
| 先導供油壓力 X | 350 | |||||
| 油口 Y | 35 | |||||
| 公稱流量 Δp=5bar | 型號 ...S...L( 線性） | L/min | 7200 | 12500 | ||
| 型號 ...S...R ( 線性，有漸進式精確控制范圍） | 6700 | 12000 | ||||
| 先導閥壓力 | bar | ＞ 140 | ||||
| 最大先導控制流量，先導壓力 150bar 時 | L/min | 200 | 280 | |||
| 先導閥內泄漏 P=100bar | mL/min | ≤ 200 | ||||
| 液壓油 | 符合 DIN 51524 的礦物油（HL，HLP）， HFC( 水乙二醇 ) | |||||
| 液壓油溫度范圍 | ℃ | –20 至 +80；最好 +40 至 +50 | ||||
| 粘度范圍 | mm2/s | 20 至 380；最好 30 至 45 | ||||
| 液壓油最大允許污染程度， 符合 IS0 4006 (c) 標準的清潔度等級 | 先導控制閥 | 等級 18/16/13 | ||||
| 主閥 | 等級 20/18/15 | |||||
| 滯環 | % | ≤ 0.1 | ||||
| 溫漂 | %/K | 零點漂移＜ 0.028 | ||||
| 響應靈敏度 | % | ≤ 0.1 | ||||
| 響應時間（階躍信號 0~100%) | 階躍信號10%~100% | ms | 22 | 28 | ||
| 階躍信號0%~100% | 27 | 35 | ||||
| 頻率響應 (Δp>140bar；±5% 信號 ) | 幅值比 -3dB | Hz | 53 | 33 | ||
| 相位差 -90° | 55 | 35 | ||||
| 電氣 | ||||||
| 占空比 | % | 100 | ||||
| 電源電壓 / 波動 | VDC | 直流電壓，最小 22 最大 30，<19 時電氣切斷， 紋動 <5% 有效值，無沖擊 | ||||
| 最大功率電流 | A | 3.5 | ||||
| 外部保險絲 | A | 4.0，中等滯后 | ||||
| 指令類型：A1 | 電壓 | V | 0 至 +10，波紋＜ 0.01% 有效值，無沖擊 | |||
| 阻抗 | kΩ | 100 | ||||
| 指令類型：F1 | 電流 | mA | +4 至 20，波紋＜ 0.01% 有效值，無沖擊 ＜ 3.6mA= 截止，大于 3.8mA= 使能 | |||
| 阻抗 | Ω | ＜ 250 | ||||
| 位置反饋 | 電壓 | V | 0 至 +10，最大負載 5mA | |||
| 使能信號 | V | 5 至 30, Ri = > 8kOhm | ||||
| 控制方式 | 電壓控制、電流控制 | |||||
| 電氣連接接口 | 6+PE，符合 DIN EN 175201-804 標準的七芯插座 | |||||
| 符合 EN 60529 的閥防護類型 | Ip65 | |||||
