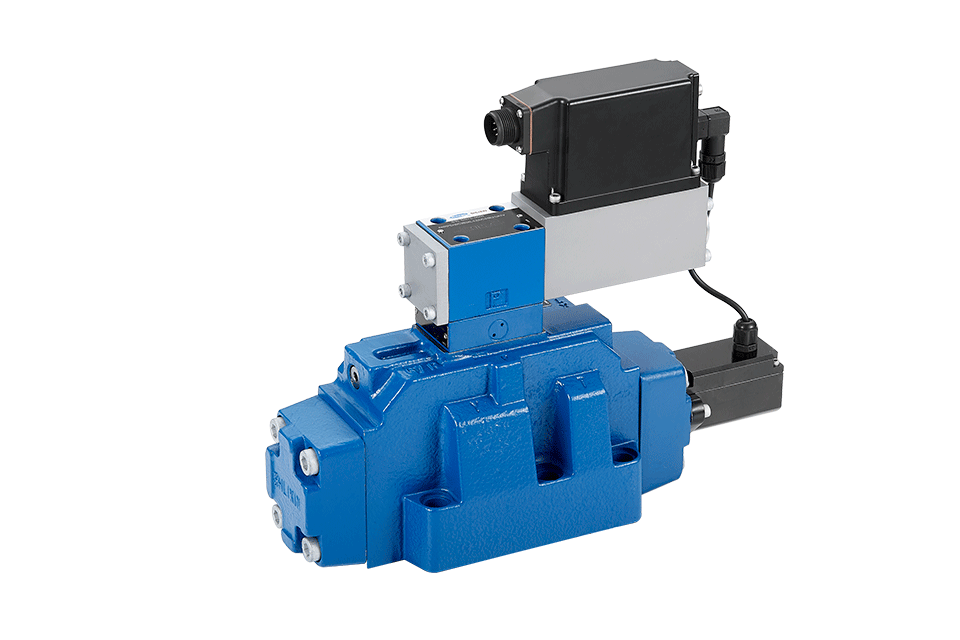

4WRL

配置型號/訂貨號

****

打開所有 | 關閉所有

系列優勢

? 先導閥 NG 6，配有控制閥芯和閥套，伺服性能可靠，結構堅固，單側操作，4/4 斷電時處于 Fail-safe 功能位置
? 帶有金屬罩的位移傳感器 (Lvdt DC/DC)
? 主級具有位置反饋功能，伺服性能可靠
? 先導式 4/3-伺服換向閥 NG10 ～ NG 27

技術規格

常規參數
結構型式			先導式滑閥
控制			伺服換向閥通徑6 帶用于先導閥與主級的位置調節器，集成電子放大器
安裝方式			閥板安裝通徑10...27接口的位置符合 ISO 4401-...
安裝位置			任意可選擇
環境溫度范圍		℃	–20...+50
重量		kg	通徑10 8.35	通徑16 10	通徑25 18	通徑27 18
抗振強度，試驗條件			最大25g三維隨機振動試驗(24 h)
液壓參數（在 HLP46；? 油 =40℃ ±5℃時測得）
液壓油			符合DIN 51524...535標準的液壓油，可根據需要使用其他介質
粘度范圍	推薦值	mm²/s	20...100
	最大允許值	mm²/s	10...800
液壓油的最大允許污染程度清潔度根據 ISO 4406 (c)			等級18/16/13 ¹⁾
流動方向			根據符號
額定流量，當 Δp = 5 bar 控制邊 2)		L/min	通徑10	通徑16	通徑25	通徑27
			見型號說明
最大壓力	油口 P A B 外部控制油	bar	350	350	350	280
	油口 P A B 內部控制油	bar	280
	油口T X Y	bar	250
先導級最小控制油壓力		bar	10
Qmax		L/min	170	450	900	1000
Q_N 先導閥 Δp = 35 bar		L/min	4	12	24	24
壓力為100 bar 時的先導閥泄漏量		L/min	<0.18	<0.35	<0.5	<0.5
壓力為100 bar 時的主閥泄漏量		L/min	<0.25	<0.4	<0.6	<0.6
靜態/動態
滯環		%	<0.1 幾乎測不出
加工公差 Qmax		%	≦ 10
信號變化響應時間信號變化 (X = 100 bar)	0...100 %		25	26	32	32
	0...10 %		14	15	18	18
信號變化響應時間 ( X = 10 bar)	0...100 %		85	80	120	120
	0...10 %		50	30	50	50
關閉特性	斷電之后：先導閥處在“Fail-safe”位置主級在對中彈簧作用下進入“中間位置”1...6 % P-B/A-T
溫漂	零點偏移<1 % 當 ΔT = 40℃
零點校正	可在閥放大器上調節 ±5 %
