規格：10~32
壓力：至350 bar
流量：至1100 L/min

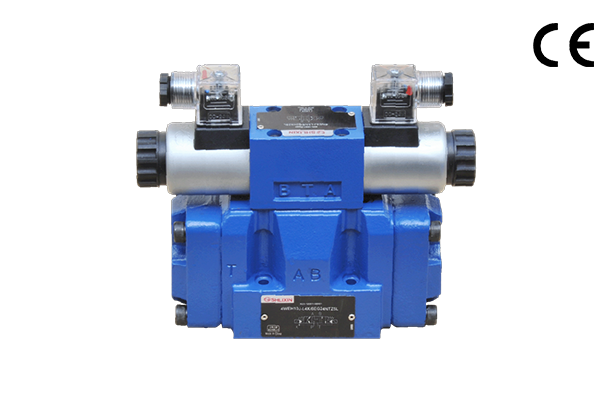

電液動換向閥是通過控制主閥芯移動來實現油路的換向
電液控制（WEH）
安裝面按 DIN24 340 A 型， ISO 4401 和 CETOP-RP 121H
濕式直流或交流電磁鐵（可選）
帶手動應急操作
電氣連接為單個連接或中央連接
彈簧對中，彈簧偏置或液壓偏置
NG10
| 最高工作壓力：P、A、B | bar | WEH10 型 | ||||||||
| 350 | ||||||||||
| 油口 T | 控制油外排 bar | 315 | ||||||||
| 控制油內排 bar | 直流 210，交流 160 | |||||||||
| 油口 Y | 控制油外排 bar | 直流 210，交流 160 | ||||||||
| 最小控制壓力 | 控制油外供bar ( 不適于 C、Z、F、G、H、P、T、V) | 三位閥 | 10 | |||||||
| 彈簧復位的二位閥 | 10 | |||||||||
| 液壓復位的二位閥 | 7 | |||||||||
| 控制油內供 bar ( 適于 C、Z、F、G、H、P、T、V) | 6.5 | |||||||||
| 最大控制壓力 | bar | 250 | ||||||||
| 工作介質 | 礦物油，磷酸脂油 | |||||||||
| 工作介質溫度范圍 | ℃ | -30 至 +80 ( 丁腈橡膠密封 ) | ||||||||
| -20 至 +80 ( 氟橡膠密封 ) | ||||||||||
| 粘度范圍 | mm2/s | 2.8 至 500 | ||||||||
| 切換過程中控制流量 | cm3 | 三位閥 2.04 二位閥 4.08 | ||||||||
| 閥從零位到切換位置的總切換時間（交流和直流） | ||||||||||
| 控制壓力 | bar | 70 | 140 | 210 | 250 | |||||
| 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | |||
| 三位閥 | ms | 30 | 65 | 25 | 60 | 20 | 55 | 15 | 50 | |
| 二位閥 | ms | 35 | 80 | 30 | 75 | 25 | 70 | 20 | 65 | |
| 閥從切換位置到零位的總切換時間 | ||||||||||
| 三位閥 | ms | 30 | ||||||||
| 二位閥 | ms | 35 | 40 | 30 | 35 | 25 | 30 | 20 | 25 | |
| 最短切換時間的流量 | L/min | 約 35 | ||||||||
| 安裝位置 | 液壓復位的 HC、HD、HK、HZ、HY 應水平安裝，其余任意 | |||||||||
| 重量 | 單電磁鐵閥 | kg | 6.7 | |||||||
| 雙電磁鐵閥 | 7.1 | |||||||||
| 換向時間調節器 | 1.0 | |||||||||
| 減壓閥 | 0.5 | |||||||||
NG16
| 型號 | WEH16... 型 | |||||||||||||
| 最高工作壓力：P、A、B | 350 | |||||||||||||
| 油口 T | 控制油外排 bar | 250 | ||||||||||||
| 控制油內排 bar | 直流 210 交流 160 | |||||||||||||
| 油口 Y | 控制油外排 bar | 直流 210 交流 160 | ||||||||||||
| 最小控制壓力 | 控制油外供 ( 不適于 C、Z、 | 三位閥 14 | ||||||||||||
| 彈簧復位的二位閥 14 | ||||||||||||||
| 液壓復位的二位閥 14 | ||||||||||||||
| 控制油內供 ( 適于 C、Z、F、 G、 H、P、T、V) bar | 用預壓或流量相應大時， 滑閥機能為 C、Z、F、G、H、P、T 和 V 時為 4.5 | |||||||||||||
| 最大控制壓力 bar | 250 | |||||||||||||
| 工作介質 | 礦物油，磷酸脂油 | |||||||||||||
| 工作介質溫度范圍 ℃ | -30 至 +80 ( 丁腈橡膠密封 | |||||||||||||
| -20 至 +80 ( 氟橡膠密封 ) | ||||||||||||||
| 粘度范圍 mm2/s | 2.8 至 500 | |||||||||||||
| 換向過程中控制油最大的容量 | ||||||||||||||
| -彈簧對中的三位閥 cm3 | 5.72 | |||||||||||||
| -二位閥 cm3 | 11.45 | |||||||||||||
| * 從“0”位到工作位置的換向時間（直流和交流電磁鐵） | ||||||||||||||
| 控制壓力 bar | 50 | 150 | 250 | |||||||||||
| 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | |||
| -彈簧對中的三位閥 ms | 35 | 65 | 30 | 60 | 30 | 58 | ||||||||
| -二位閥 ms | 45 | 65 | 35 | 55 | 30 | 50 | ||||||||
| * 從工作位置到“0”位的換向時間 | ||||||||||||||
| -彈簧對中的三位閥 ms | 30 | |||||||||||||
| -二位閥 ms | 45 | 45 | 35 | 35 | 30 | 30 | ||||||||
| 安裝位置 | 除 C、D、K、Z、Y 型液壓復位的閥，水平安裝外，其余任意安裝 | |||||||||||||
| 最短切換時間的流量 L/min | 約 35 | |||||||||||||
| 重量 kg | 約 9.5 | |||||||||||||
NG25
| 型號 | WEH25... 型 | |||||||||||||||||
| 最高工作壓力：P、A、B | 350 | |||||||||||||||||
| 油口 T | 控制油外排 bar | 250 | ||||||||||||||||
| 控制油內排 bar | 直流 210 交流 160 | |||||||||||||||||
| 油口 Y | 控制油外排 bar | 直流 210 交流 160 | ||||||||||||||||
| 最小控制壓力 | 控制油外供 ( 不適于 C、Z、F、 | 彈簧對中的三位閥 13 | ||||||||||||||||
| 彈簧復位的二位閥 13 | ||||||||||||||||||
| 液壓復位的二位閥 8 | ||||||||||||||||||
| 控制油內供 ( 適于 C、Z、F、 G、H、P、T、V) bar | 用預壓或流量相應大時， 滑閥機能為 C、Z、F、G、H、P、T 和 V 時為 4.5 | |||||||||||||||||
| 最大控制壓力 bar | 250 | |||||||||||||||||
| 工作介質 | 礦物油，磷酸脂油 | |||||||||||||||||
| 工作介質溫度范圍 ℃ | -30 至 +80 ( 丁腈橡膠密封 | |||||||||||||||||
| -20 至 +80 ( 氟橡膠密封 ) | ||||||||||||||||||
| 粘度范圍 mm2/s | 2.8 至 500 | |||||||||||||||||
| 換向過程中控制油最大的容量 | ||||||||||||||||||
| -彈簧對中的三位閥 cm3 | 14.2 | |||||||||||||||||
| -二位閥 cm3 | 28.4 | |||||||||||||||||
| * 從“0”位到工作位置的換向時間（直流和交流電磁鐵） | ||||||||||||||||||
| 控制壓力 bar | 50 | 140 | 210 | 250 | ||||||||||||||
| 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | |||||||||||
| -彈簧對中的三位閥 ms | 50 | 85 | 40 | 75 | 35 | 70 | 30 | 65 | ||||||||||
| -二位閥 ms | 120 | 160 | 100 | 130 | 85 | 120 | 70 | 105 | ||||||||||
| * 從工作位置到“0”位的換向時間 | ||||||||||||||||||
| -彈簧對中的三位閥 ms | 40 | |||||||||||||||||
| -二位閥 ms | 120 | 125 | 95 | 100 | 85 | 90 | 75 | 80 | ||||||||||
| 安裝位置 | 除液壓復位的 C、D、K、Z、Y 型機能閥水平安裝外，其余任意安裝 | |||||||||||||||||
| 最短切換時間的流量 L/min | 約 35 | |||||||||||||||||
| 重量 kg | 約18 | |||||||||||||||||
NG32
| 型號 | WEH32... 型 | |||||||||||||
| 最高工作壓力：P、A、B | 350 | |||||||||||||
| 油口 T | 控制油外排 bar | 250 | ||||||||||||
| 控制油內排 bar | 直流 210 交流 160 | |||||||||||||
| 油口 Y | 控制油外排 bar | 直流 210 交流 160 | ||||||||||||
| 最小控制壓力 | 控制油外供 控制油內供 | 三位閥 8.5 | ||||||||||||
| 彈簧復位的二位閥 10 | ||||||||||||||
| 液壓復位的二位閥 15 | ||||||||||||||
| 控制油內供 ( 適于 C、Z、F、 G、H、P、T、V) bar | 用預壓或流量相應大時， 滑閥機能為 C、Z、F、G、H、P、T 和 V 時為 4.5 | |||||||||||||
| 最大控制壓力 bar | 250 | |||||||||||||
| 工作介質 | 礦物油，磷酸脂油 | |||||||||||||
| 工作介質溫度范圍 ℃ | -30 至 +80 ( 丁腈橡膠密封 | |||||||||||||
| -20 至 +80 ( 氟橡膠密封 ) | ||||||||||||||
| 粘度范圍 mm2/s | 2.8 至 500 | |||||||||||||
| 換向過程中控制油最大的容量 | ||||||||||||||
| -彈簧對中的三位閥 cm3 | 29.4 | |||||||||||||
| -二位閥 cm3 | 58.8 | |||||||||||||
| * 從“0”位到工作位置的換向時間（直流和交流電磁鐵） | ||||||||||||||
| 控制壓力 bar | 50 | 150 | 250 | |||||||||||
| 交流 | 直流 | 交流 | 直流 | 交流 | 直流 | |||||||||
| -彈簧對中的三位閥 ms | 65 | 80 | 50 | 90 | 35 | 105 | ||||||||
| -二位閥 ms | 100 | 130 | 75 | 100 | 60 | 115 | ||||||||
| * 從工作位置到“0”位的換向時間 | ||||||||||||||
| -彈簧對中的三位閥 ms | ( 直流：50，交流：60) | |||||||||||||
| -二位閥 ms | 115 | 90 | 35 | 70 | 65 | 65 | ||||||||
| 安裝位置 | 除液壓復位的 C、D、K、Z、Y 型機能閥水平安裝外， 其余任意安裝 | |||||||||||||
| 最短切換時間的流量 L/min | 約 50 | |||||||||||||
| 重量 kg | 約36 | |||||||||||||
